在液壓傳動系統中,功率是通過封閉回路內的受壓液體來傳遞和控制的。在液壓油液中,總是存在著固體顆粒污染物。由于污染物可能造成嚴重后果,因而需要對其進行測量。
顆粒計數器在油液檢測的應用非常廣泛。在汽車維修行業,當發動機油變黑或出現其它異常時,顆粒計數器可以用于快速檢測油中顆粒濃度并確定油的質量。在石油和天然氣行業中,它可以用于識別污染物并幫助確定所需的油液更換間隔。此外,顆粒計數器還可以用于黃金開采和其他工業行業有機酸清洗系統中的油液檢測。
原理:主要是經過遮光傳感器承受被顆粒遮擋后的光通量,因為顆粒遮擋了部分光線,光電轉換器靶面上接到的光能量就變弱,并將之轉換成電信號經前置放大器傳輸到計數器,并與預先已經設定好的閾值或許基準電壓比較然后進行計數。最后經過PC 輸出結果并打印。
進程當被測油液經過以透光材料為基體的液流通道時激光光源發射一束光,經過傳感區(檢測區)照在光電轉換器靶面上。
當液流中沒有顆粒污染物,前置放大器的輸出電壓為必定值,即小于等于基準電壓,所以不發生脈沖電壓、不計數;當流動的液體中含有顆粒時檢測光量被遮住,承受光電轉換器上的光量減弱,前置放大器的輸出發生一個脈沖,脈沖經過放大器放大后變成起伏更大的脈沖然后與基準電壓比較,比較器就輸出一個計數脈沖。計數器將計數成果送到微處理器,微處理器記下該數目,并送顯示器加以顯示。通過顆粒計數器,工作人員可以及時發現油液中的顆粒,以便及早采取相應的處理,以消除可疑的顆粒并預防設備損壞。

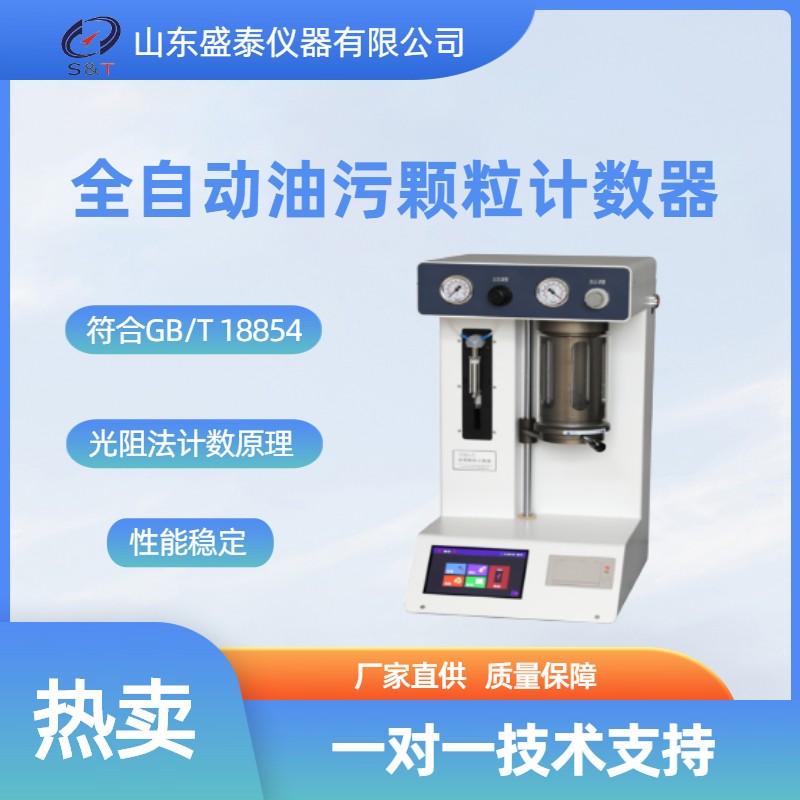

SH302B全自動油污顆粒計數器采用“光阻法”測量顆粒,并采用油液行業經典方法NAS1638和ISO4406,并可根據用戶的要求,內置用戶所需多種標準。精密注射器式取樣系統,實現取樣速度恒定和取樣體積精確控制。正/負壓取樣艙裝置,實現樣品脫氣和高粘度樣品檢測。大屏幕彩色液晶觸摸屏,圖形菜單顯示、觸摸操作、簡單方便??蓮V泛應用于航空航天、電力、石油、化工、交通、港口、冶金、機械、汽車制造等領域,對液壓油、潤滑油、巖頁油、變壓器油(絕緣油)、汽輪機油(透平油)、齒輪油、發動機油、航空煤油、水基液壓油等油液進行固體顆粒污染度檢測,及對有機液體、聚合物溶液進行不溶性顆粒的檢測。
